低溫閘閥
 |
 |

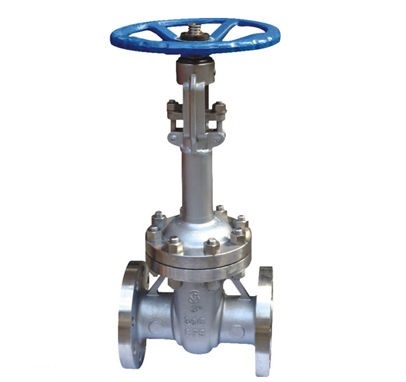

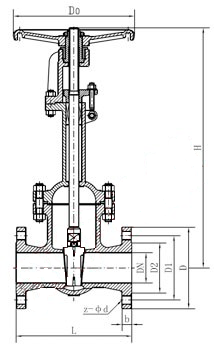

| 低溫閘閥 | 低溫閘閥 結構圖 |
一、低溫閘閥 概述
低溫閥門有二種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用透焊連接。壓力等級：1.6Mpa~2.5Mpa
產品規格：DN15~300mm
產品材質：碳鋼、不銹鋼、高溫鋼
適用溫度：-45oC~197 oC
適用介質：乙烯、丙烯、液氮、液氫
二、低溫閘閥 技術要求
1、設計、制造及驗收按JB/T 7749-952、主體材料：LCB、LF1、LF3、LC3、CF8、F304等
3、結構長度按GB/T 12221-1989標準
4、法蘭連接尺寸按JB/T 79-1994標準
5、適用溫度：-46～196°C
6、閥門的檢驗和試驗按JB/T 9092-1999標準
三、低溫閘閥 主要零部件材料
1、閥體、閥蓋：不銹鋼2、閥桿： 1Cr18Ni9Ti
3、閘板、閥座密封面： 堆焊硬質合金
4、閥桿螺母： 鋁青銅
5、墊片： 低溫石棉、蠟浸石棉橡膠板
6、填料： 柔性石墨、聚四氟乙烯、浸四氟乙烯石棉繩
7、手輪：球墨鑄鐵或可鍛造鐵
